때늦은 감이 있지만 자작온수보일러를 소개합니다.
저가 만든 과정이고 온수보일러 인터넷검색하면 다양한 정보가 있습니다
저도 그렇게 몇일보니 감이 옵디다 실수없이 한번으로 완성하고
충분한 테스트를 하니 서로 많들어 달라고 난리더군요
이제  만든 과정입니다 ....
814모터 실리콘호스 전지 등등은 인터넷 검색만으로 이해가 충분히 되었다.........
시중 낚시용 보일러는 대부분 스팀방식이다  수납과 온도조절 문제가 있다 할수있다
오토캠핑으로 나온 온수보일러 세트는 수납과 무게 비용의 문제
 알***트 워머는 비박 취사시 조리용 코펠을 따로 더 가지고 가야하는 단점과
전지의수명.....그리고  너무높은 가격......
내가 만든 온수보일러는  전채 장비 크기가 한주먹이다 짐을 조금이라도 줄여야하는 우리실정에
맞다 할수 있다   또 실리콘호스 처음부터 끝까지 일정한 온도를 유지한다
   또 814모터를 2개설치 하면 80M이상가능 1인이 최소8M 필요하니 10명이 혹한기에 시베리아에서
 찜질방의 수준으로 야영 할수있겠다
온수보일러는 핵심은 타이머에 있다고 볼수있다 (최소의 전지로 최대의 시간을)
타이머 없어도 되지만 다량의전지 비용절감 으로 있으면 너무좋다
온수탱크는 취사용 코펠을 그대로 쓰고 (장비추가 없음)
 비박용품외에 (실리콘호스10M. 건전지 타이머 ) 만 가지고가면 혹한기에도 혼자 행복하게 잘수있다


 (인터넷검색) 퍼니키트 나 전자키트 검색하면 전자부품 키트판매 사이트가 나온다
ON OFF  반복타이머(7,000원선) 찾아서 사면되고  가변저항 및 볼륨 스위치 바나나잭 캐이스
는 안사도된다 (타미머키트안에 아주작는 십자볼륨 스위치 내장되어 있음)... 정석은 없다
또 타이머가 없으면 전지 많이 가져 가면 되고  타이머 케이스는 없어도 되고 집에
못쓰는 반찬통(락앤락 인가)를 해도 된다
타이머키트조립 및 납땜은 판매사이트 사진보고  때우면 됨  모르는 회로도 볼 필요없음
온수 보일러에 전혀 지식이 없는 나에게 인터넷은 소중한 정보창이 되었다

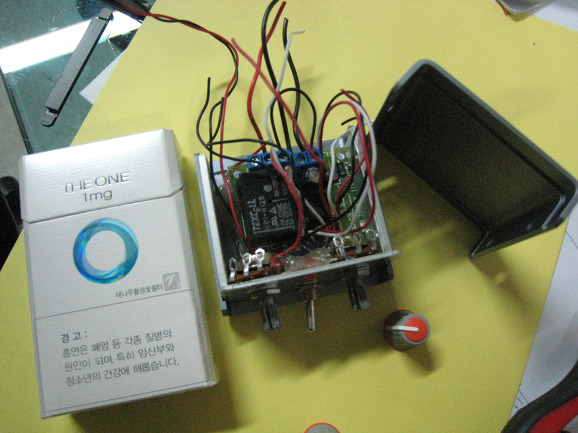

 초소형on off 타이머  완성

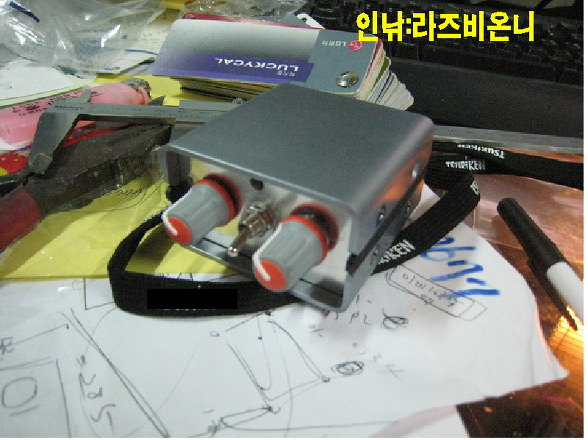

앞모습
왼쪽볼륨 온타임.  오른쪽볼륨 오프타임 .  중간온오프스위치 ,  온오프스위치위 LED

실리콘호스 1인  8~10M  타이머 온타임5초  오프타임15초 무한반복
실리콘호스 2인 16~20M            온타임10초  오프타임30초 무한반복
실리콘호스 4인 30~40               온타임20초  오프타임60초 무한반복
적정한 타이머 세팅이다

타이머가 없으면 전지가 한 3배쯤 소모되겠다
계속 펌프가 돌아가니...

온수전용 펌프 CMS 라는 회사에서 판매하는 온수전용 펌프가있고
또 컴 튜닝 냉각쿨러에 사용하는 펌프 최고수명  가격 6만원 이상도 있고
워셔액 펌프 3000원 짜리도 있고
의료기기용 마이크로 펌프도 있다
갠적인 취향에 맞취 하면된다
814모터(15,000원)가 제일 무난 한것 같다

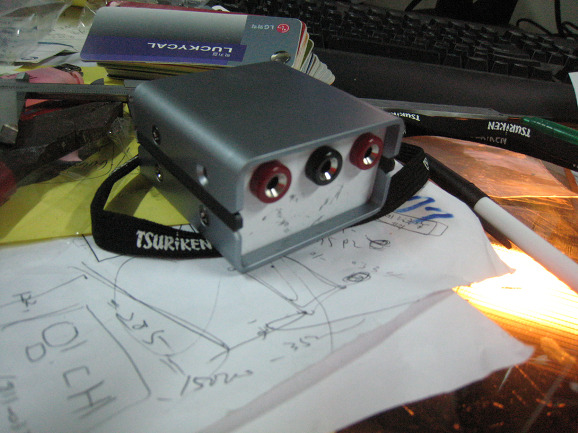

 뒷면
바나나잭 .  왼쪽적색 전원+  ...... 오른쪽적색 모터+      중간흑색 모터와전원-

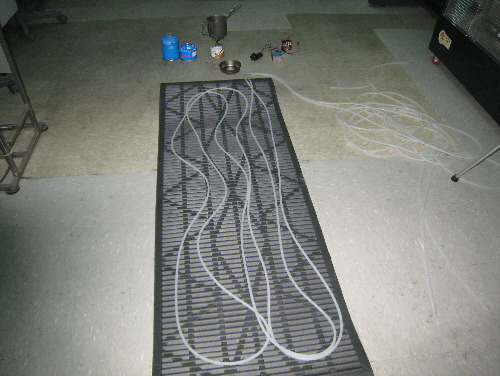

매트를 깔고 실리콘호스(1M당1,000원)를 깐다  1인매트 180CM  호스6줄  10M소요

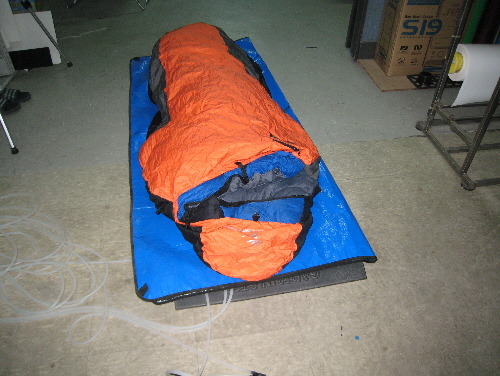

 자리를 깔고 침낭카바  침낭 ...............


실리콘호스에 꼽힌 빨래널이대 파이프 (고물상 가면 산더미처럼 쌓여있다)

왼쪽호스 모타로들어가는물 오른쪽호스 매트에서 나온물



사진 하단오른쪽 호스가 매트를 돌고 나오는 호스이다

타이머뒤면은   왼쪽부터 모터+    중간모터와전지-    오른쪽전원+이다

타이머없이 바로전지를 연결해도 된다

사진은1.5V전지 양면 8개입니다  ......12V       (충전용은1.2V 8개...... 9.6V)
 별 상관없음  또  납축전지 (충전용) 사용해도 됨
 (사진)   자작 타이머  , 814 모터   .개스110g짜리
기존 비박장비외에 실리콘호스 모터 전지모두 쿨백옆구리 가방안에 다들어간다


 코펠은 식기로쓰고 취침시에는 온수통으로......
호스 35M ~40M까지 814펌프1대로 물을 돌릴수 있으니 넉넉하게 매트 4개를 만들수있겠다

타이머케이스 빼고   모터 , 호스 10M ,전지케이스 ,타이머,

3.5000원 드네요



타이머케이스는 못쓰는 반찬통이 최고



사진상으로 다 설명하기가 힘드네요 저의 한계인가봅니다 쪽지보내

주시면 충분히 설명해드리겠습니다





*보충설명*

코펠의 따뜻한물을 모터펌프로 순환시켜주는원리

모터1개 실리콘호스 30M 정도면 3~4인이 충분히잘수있는 보일러가 되는데

생각보다  물은 1리터도 필요치 않고 10분이면 바닥이 따뜻합니다 바닥이 따뜻하면 촛불수준의 화력

많으로 온도를 충분히 유지할수있고 타이머 없이 6V랜턴 건전지 1개 많으로도 1박이

가능 합니다  (814모터  6~12V면 작동함)

또 더간단한 보일러는 압력밥솥과 호스만 있으면 (스팀보일러의원리)

압력밥솥에 물을채우고 불붙이면 압력솥 꼭다리에 김이나온다

여기에 실리콘 한쪽호스를 꽂으면  된다 (실리콘 호스길이20M)

처음10M까진 뜨거운 김이 돌아가고 10M~20M까진 미지근한 김이 돈다 호스끝은

찬물이 똑똑떨어진다 (퇴수)   이것을 병에 받아두었다가 압력솥에 물이 다 증발되면 다시넣는다

3~4시간마다 반복..  현재 시판되는 스팀보일러와의 편의성은 떨어지지만 성능은

동일하다  볼수있다



(스팀형보일러의단점  호스20M 이상 불가능 20M넘어가면 찬 김만나옴

.압력솥과열주의  일정한 온도조절불가)

  온수보일러 동영상: http://blog.daum.net/twtsb/2
